Витая пара или оптоволокно: какой кабель выбрать для видеонаблюдения и СКС

При проектировании кабельной инфраструктуры учитывают расстояние между оборудованием, скорость передачи данных, условия прокладки и возможность дальнейшего расширения сети. Поэтому выбор — оптоволокно или витая пара — зависит прежде всего от параметров объекта.

В небольших зданиях и офисах чаще достаточно медного кабеля. На крупных объектах, между этажами или отдельными корпусами может потребоваться оптическая линия. Нередко оба варианта используются в одной системе.

Чем отличаются витая пара и оптоволокно

Витая пара состоит из скрученных медных проводников и передает данные электрическим сигналом. Ее используют для подключения камер, рабочих мест, точек доступа и другого сетевого оборудования.

В оптоволокне информация передается световым сигналом. Благодаря этому оно подходит для протяженных линий и не подвержено электромагнитным помехам.

Основные различия:

• витая пара проще в монтаже и подключении конечного оборудования;
• по медному кабелю можно одновременно передавать данные и питание совместимых устройств;
• оптоволокно позволяет создавать более протяженные линии;
• оптическая линия устойчива к электромагнитным помехам;
• для работы с оптоволокном требуется специализированное оборудование и монтаж.

Для стандартной линии на витой паре обычно ориентируются на максимальную длину канала до 100 метров. Если трасса длиннее, требуется другое техническое решение.

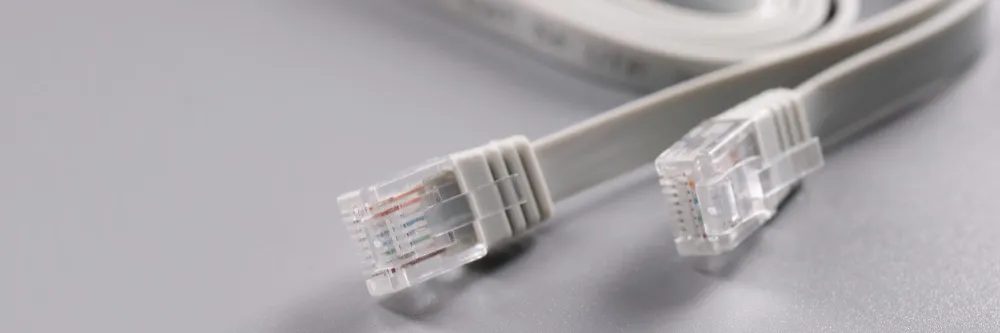

Витая пара в системе видеонаблюдения

Для локальных систем витая пара для видеонаблюдения — один из основных вариантов подключения сетевых камер. Особенно удобно ее использовать, когда камеры находятся недалеко от коммутатора.

По одному кабелю можно передавать видеопоток и одновременно подавать питание на совместимую камеру. Это сокращает количество отдельных линий электроснабжения.

Витая пара подходит, если:

1. длина линии находится в допустимых пределах;
2. на трассе нет сильных электромагнитных помех;
3. требуется передача питания и данных по одному кабелю;
4. камеры подключаются непосредственно к локальному сетевому оборудованию.

При расчете нужно учитывать фактический маршрут кабеля через лотки, стояки и технические помещения, а не только расстояние между точками на плане.

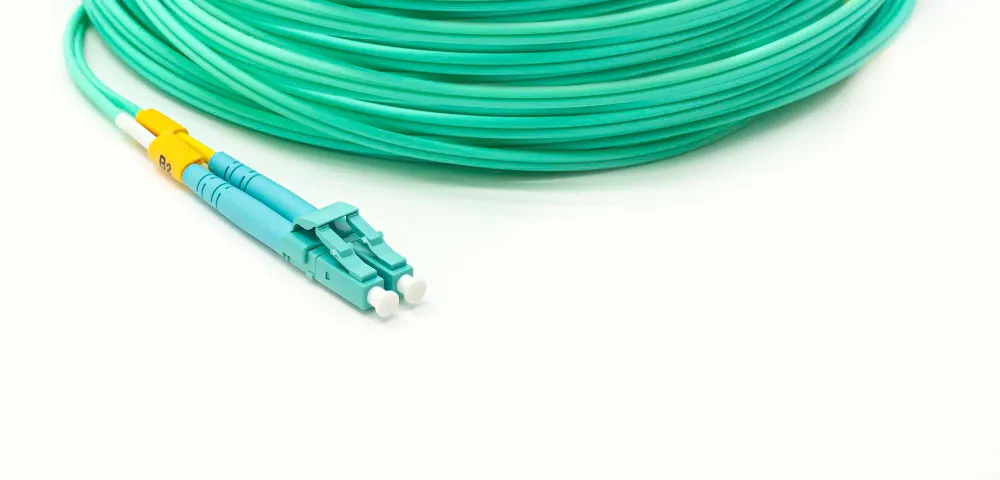

Когда используют оптоволокно для видеонаблюдения

Оптоволокно для видеонаблюдения актуально на крупных и территориально распределенных объектах: предприятиях, складах, бизнес-парках, парковках и территориях с несколькими зданиями.

В этом случае оптический кабель для видеонаблюдения обычно выполняет роль магистрали. Например, несколько камер подключаются к коммутатору в одном корпусе, а от него видеопотоки передаются по оптоволокну в центральный узел.

Такое решение имеет смысл:

• между отдельными зданиями;
• при протяженных кабельных трассах;
• рядом с источниками электромагнитных помех;
• при высокой нагрузке на магистраль;
• если сеть создается с запасом для дальнейшего расширения.

При этом обычное оптическое волокно не подает питание на камеры. Для активного оборудования на удаленном участке необходимо предусмотреть электроснабжение.

Что выбрать для СКС

При построении структурированной кабельной системы обычно нет необходимости выбирать только один тип кабеля. Витая пара для СКС используется преимущественно для горизонтальных линий: от телекоммуникационного шкафа к рабочим местам, камерам, точкам доступа и другим устройствам.

Оптический кабель для СКС востребован на магистральных участках — например, между этажами, распределительными узлами или отдельными зданиями.

На крупном объекте схема может выглядеть так:

• между корпусами — оптоволокно;
• между удаленными сетевыми узлами — оптоволокно;
• внутри этажа — витая пара;
• от локального коммутатора до камеры — витая пара.

В результате оптика обеспечивает связь на протяженных магистралях, а медный кабель используется там, где нужно непосредственно подключить конечное оборудование.

Что учитывать при выборе

Сравнивать только стоимость кабеля недостаточно. Нужно учитывать всю систему: сетевое оборудование, монтаж, длину трасс и условия эксплуатации.

Если расстояние превышает возможности медной линии, рассматривают оптоволокно. Для крупной системы видеонаблюдения важна и нагрузка: видеопотоки от десятков камер могут сходиться на одном магистральном участке.

На промышленных объектах дополнительно учитывают электромагнитные помехи от силового оборудования. В таких условиях оптическая линия позволяет исключить их влияние на передачу данных.

Итог: какой вариант выбрать

Витая пара для видеонаблюдения подходит для подключения камер на относительно небольших расстояниях и удобна возможностью передавать питание и данные по одной линии. В структурированных кабельных системах ее чаще применяют для подключения конечного оборудования.

Оптоволокно целесообразно для протяженных трасс, связи между зданиями и магистральных участков сети. На крупных объектах эти технологии обычно дополняют друг друга: оптика формирует магистраль, а витая пара соединяет локальные коммутаторы с камерами и другими устройствами.
