Спринклерное пожаротушение: как работает система, где применяется и чем отличается от других установок

Спринклерное пожаротушение — один из самых распространенных способов автоматической защиты зданий от пожара. Такая система реагирует на повышение температуры в зоне возгорания и подает воду именно туда, где возник очаг. В отличие от ручных средств тушения, она не ждет действий человека: при срабатывании оросителя вода начинает поступать автоматически.

Главная задача спринклерной защиты — локализовать пожар на ранней стадии, не дать огню быстро распространиться и выиграть время для эвакуации людей и прибытия пожарных подразделений. Поэтому такие решения применяют на складах, в торговых центрах, производственных помещениях, паркингах, гостиницах, административных зданиях и других объектах, где важно быстрое реагирование.

Что такое спринклерная система пожаротушения

Спринклерная система пожаротушения — это сеть трубопроводов с оросителями, которые размещают под потолком или в защищаемой зоне. В дежурном режиме система находится под давлением, а вода готова к подаче. Каждый спринклер оснащен тепловым замком: стеклянной колбой или плавким элементом, рассчитанным на определенную температуру.

Когда рядом с оросителем температура повышается до заданного значения, тепловой замок разрушается, и вода начинает выходить через распылитель. При этом срабатывает не вся сеть сразу, а только те спринклеры, которые оказались в зоне нагрева. Это важное отличие от дренчерных установок, где вода может подаваться одновременно через открытые оросители на весь защищаемый участок.

Такой принцип делает спринклерную защиту точечной и относительно экономичной по расходу воды. Она работает там, где действительно возникло опасное повышение температуры.

Как работает спринклерное пожаротушение

В обычном режиме трубопроводы заполнены водой или воздухом — это зависит от типа установки и условий эксплуатации. Насосная группа, запорная арматура, контрольно-сигнальный клапан, трубная сеть и оросители находятся в готовности.

Когда начинается пожар, горячий воздух поднимается вверх. Если температура в районе спринклера достигает порога срабатывания, тепловой элемент разрушается. После этого открывается выход воды, давление в сети меняется, срабатывает сигнализация, а насосы при необходимости поддерживают расчетный расход.

Процесс можно описать поэтапно:

• в помещении появляется очаг возгорания;
• температура под потолком растет;
• тепловой замок ближайшего спринклера разрушается;
• вода поступает через открывшийся ороситель;
• система передает сигнал о срабатывании;
• насосное оборудование поддерживает давление;
• очаг охлаждается и локализуется.

Важно, что спринклер реагирует не на дым, а на температуру. Поэтому его нельзя считать заменой пожарной сигнализации. Эти системы решают разные задачи и часто работают вместе: сигнализация обнаруживает признаки пожара, а спринклерная защита подает воду для тушения или сдерживания огня.

Из чего состоит спринклерная установка

Спринклерная установка пожаротушения включает не только оросители. Это инженерная система, в которой все элементы должны быть рассчитаны и согласованы между собой.

Обычно в состав входят:

• водопитатель или подключение к противопожарному водопроводу;
• насосная станция;
• трубопроводы;
• спринклерные оросители;
• контрольно-сигнальные клапаны;
• запорная арматура;
• манометры и датчики давления;
• устройства контроля потока;
• узлы управления;
• система автоматики и сигнализации;
• дренажные и испытательные устройства.

Если хотя бы один элемент подобран неправильно, эффективность защиты снижается. Например, оросители могут быть установлены слишком редко, насосы не обеспечат нужный расход, а трубопроводы создадут лишние потери давления. Поэтому проектирование выполняют с учетом назначения объекта, площади, высоты помещения, пожарной нагрузки, категории помещений и особенностей планировки.

Виды спринклерных систем

Спринклерные установки различаются по условиям эксплуатации и способу заполнения трубопроводов.

Водозаполненные системы применяют в помещениях, где температура не опускается ниже допустимых значений и нет риска замерзания воды. Это один из самых распространенных вариантов для отапливаемых зданий.

Воздушные системы используют там, где возможны отрицательные температуры: в неотапливаемых складах, паркингах, холодных зонах. В трубах находится сжатый воздух или газ, а вода поступает после срабатывания оросителя и открытия клапана.

Водно-воздушные решения могут применяться для объектов с сезонным изменением температурного режима. Их выбирают с учетом конкретных условий эксплуатации.

Также установки различаются по типу оросителей, температуре срабатывания, интенсивности орошения, расположению спринклеров и назначению защищаемого помещения.

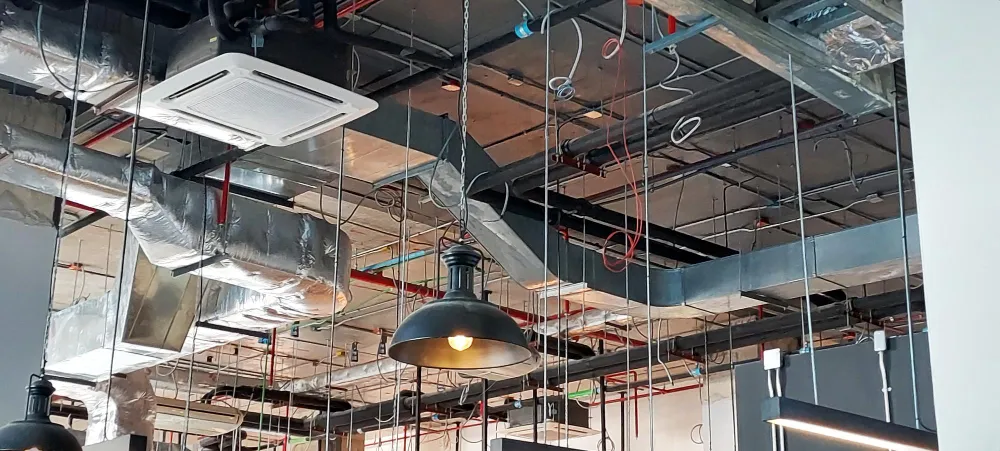

Где применяется спринклерное пожаротушение

Спринклерная защита востребована там, где нужно автоматическое реагирование на пожар и снижение риска быстрого распространения огня.

Такие системы устанавливают:

• в торговых центрах и магазинах;
• на складах и логистических комплексах;
• в производственных помещениях;
• в подземных и многоуровневых паркингах;
• в гостиницах;
• в офисных и административных зданиях;
• в спортивных и общественных объектах;
• в архивах, технических помещениях и зонах хранения;
• на объектах с большим количеством людей.

Особенно актуально автоматическое пожаротушение спринклерное для зданий с большой площадью, сложной планировкой, высоким пожарным риском или постоянным пребыванием людей. В таких условиях важно, чтобы система могла сработать даже ночью, в выходной день или до прибытия персонала.

Чем спринклерная система отличается от дренчерной

Спринклерную и дренчерную защиту часто путают, потому что обе используют воду и трубопроводы с оросителями. Но принцип работы у них разный.

В спринклерной системе каждый ороситель закрыт тепловым замком. Вода выходит только через те спринклеры, которые нагрелись до температуры срабатывания. То есть тушение начинается локально.

В дренчерной системе оросители открыты постоянно. Вода подается после команды от пожарной сигнализации, датчиков, кнопки ручного пуска или другой автоматики. При запуске орошается сразу вся защищаемая зона.

Спринклерное решение чаще применяют для локализации пожара внутри помещений. Дренчерные установки используют там, где нужно быстро создать водяную завесу, защитить проемы, технологическое оборудование, резервуары, фасады или участки с высокой скоростью распространения огня.

Отличие от газового и порошкового пожаротушения

Спринклеры используют воду, поэтому хорошо подходят для многих зданий и помещений, где основная пожарная нагрузка связана с твердыми горючими материалами: упаковкой, мебелью, товарными запасами, отделкой, оборудованием, деревянными конструкциями.

Газовое пожаротушение применяют там, где вода может повредить оборудование или документацию: в серверных, архивах, электрощитовых, помещениях с ценной техникой. Но для работы газовой установки помещение должно быть достаточно герметичным.

Порошковые системы подходят не для всех объектов: после срабатывания порошок загрязняет помещение, может повредить оборудование и затруднить эвакуацию из-за ухудшения видимости. Поэтому их используют с учетом ограничений и назначения зоны.

Спринклерная защита отличается тем, что работает точечно, автоматически и не требует герметизации помещения. Но она не универсальна: для некоторых категорий оборудования, веществ и технологических процессов воду применять нельзя.

Преимущества спринклерного пожаротушения

Главное преимущество — автоматическое срабатывание в зоне пожара. Система не зависит от того, заметил ли человек возгорание и успел ли он воспользоваться огнетушителем.

К другим плюсам относятся:

• локальная подача воды;
• круглосуточная готовность;
• возможность ранней локализации очага;
• снижение риска распространения огня;
• совместимость с пожарной сигнализацией и диспетчеризацией;
• применение на объектах разного назначения;
• понятный принцип обслуживания и проверки.

Также важно, что спринклерная автоматическая установка пожаротушения может быть интегрирована в общую систему безопасности здания. При срабатывании сигнал передается на пост охраны, в диспетчерскую или систему мониторинга.

Ограничения и особенности применения

Несмотря на надежность, спринклерная защита подходит не для всех случаев. Ее нельзя применять без анализа помещения, пожарной нагрузки и возможных последствий контакта воды с оборудованием или материалами.

Ограничения могут быть связаны с:

• хранением веществ, которые опасно тушить водой;
• наличием электрооборудования под напряжением;
• риском повреждения дорогостоящей техники;
• отрицательными температурами;
• высокой запыленностью;
• сложной конфигурацией потолков;
• стеллажным хранением;
• большими высотами помещений.

Для складов особенно важно учитывать высоту хранения, тип стеллажей, вид упаковки и свойства товара. Иногда требуется не только потолочная защита, но и внутристеллажное орошение.

Почему важен проект

Спринклерная система не подбирается «по площади» или по количеству оросителей на глаз. Нужен проект, в котором рассчитывают интенсивность орошения, расход воды, давление, диаметр трубопроводов, расположение спринклеров, характеристики насосов и время работы установки.

При проектировании учитывают:

• назначение здания;
• площадь и высоту помещений;
• пожарную нагрузку;
• класс опасности;
• температуру эксплуатации;
• планировку и перекрытия;
• наличие вентиляции;
• расположение стеллажей и оборудования;
• параметры водоснабжения;
• требования к сигнализации и диспетчеризации.

Ошибки в проекте могут привести к тому, что вода не попадет в нужную зону, расход будет недостаточным или установка не обеспечит расчетное давление. Поэтому разработку и монтаж должны выполнять специалисты, которые работают с системами противопожарной защиты.

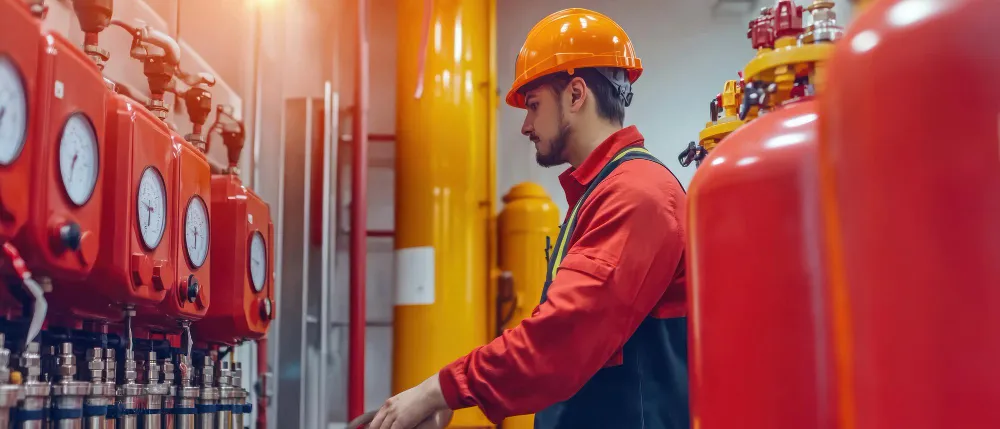

Обслуживание и проверки

После монтажа система требует регулярного обслуживания. Даже качественно смонтированная установка может потерять работоспособность, если не проверять давление, арматуру, насосы, оросители и автоматику.

Во время обслуживания обычно контролируют:

• состояние спринклеров;
• давление в сети;
• исправность насосной станции;
• положение запорной арматуры;
• работу контрольно-сигнальных клапанов;
• отсутствие протечек;
• состояние трубопроводов;
• корректность передачи сигналов;
• наличие доступа к узлам управления.

Также важно не перекрывать оросители мебелью, стеллажами, декоративными конструкциями или инженерными коммуникациями. Если после ремонта, перепланировки или изменения складской расстановки зона орошения изменилась, проект нужно пересматривать.

Частые ошибки при выборе и эксплуатации

Одна из распространенных ошибок — установка без учета реальной пожарной нагрузки. Например, склад с высокой загрузкой и стеллажами требует другого подхода, чем офисное помещение.

Вторая ошибка — неправильное размещение оросителей. Если спринклеры закрыты балками, коробами, вентиляцией или товаром, вода может не попасть в нужную зону.

Третья ошибка — отсутствие обслуживания. Система может годами не срабатывать, но это не значит, что ее можно не проверять.

Четвертая ошибка — самостоятельное изменение планировки. Перенос стеллажей, монтаж подвесных потолков, установка перегородок или изменение высоты хранения могут повлиять на эффективность защиты.

Пятая ошибка — попытка заменить спринклерную установку только сигнализацией. Пожарная сигнализация обнаруживает опасность, но сама не тушит огонь. Эти решения дополняют друг друга, а не заменяют.

Итог

Спринклерное пожаротушение — это автоматическая водяная защита, которая срабатывает при повышении температуры и подает воду в зону возгорания. Система помогает локализовать пожар на ранней стадии, снизить ущерб и повысить безопасность людей на объекте.

Спринклерная система пожаротушения отличается от дренчерной тем, что срабатывают только нагретые оросители, а не вся зона сразу. От газовых и порошковых решений она отличается использованием воды, простотой принципа работы и широким применением в зданиях разного назначения.

Чтобы спринклерная установка пожаротушения работала надежно, ее нужно правильно спроектировать, смонтировать и регулярно обслуживать. Только в этом случае она будет не формальным элементом противопожарной защиты, а реально работающим инструментом безопасности.
