УЗО: как выбрать, подключить и какое устройство поставить

Устройство защитного отключения, или УЗО, используется для защиты человека от поражения электрическим током и снижения риска пожара при утечке тока. Оно постоянно сравнивает ток, проходящий по фазному и нулевому проводникам. Если часть тока начинает уходить по другому пути, например через поврежденную изоляцию или корпус оборудования, устройство отключает питание.

При этом УЗО не заменяет автоматический выключатель. Автомат защищает проводку от перегрузки и короткого замыкания, а УЗО реагирует на ток утечки. Поэтому при электромонтажных работах эти устройства часто устанавливают совместно.

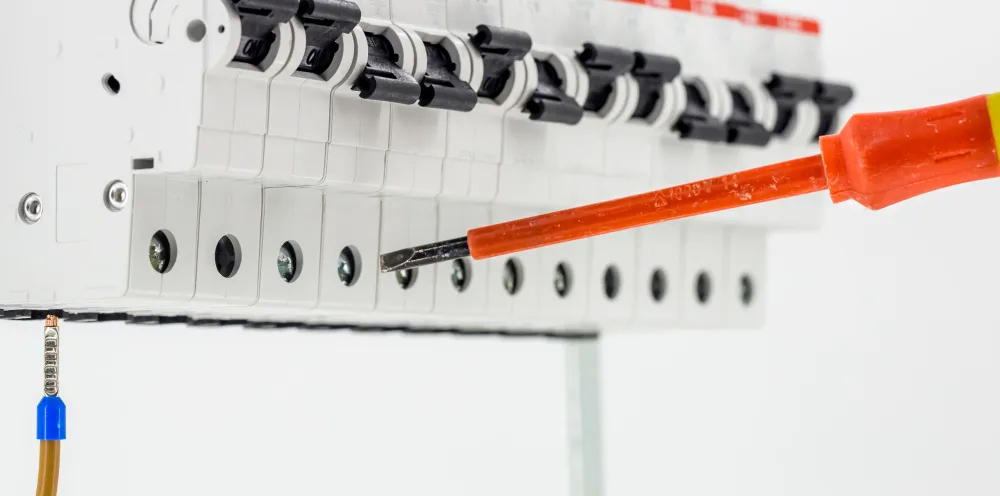

Какое УЗО выбрать

При выборе учитывают параметры электрической сети и линии, которую необходимо защитить. Универсального устройства для всех объектов нет: характеристики определяются нагрузкой, назначением помещения и схемой электроснабжения.

Основные параметры УЗО:

• номинальный ток — ток, который устройство способно длительно проводить без отключения;
• дифференциальный ток — величина утечки, при которой срабатывает защита;
• количество полюсов — зависит от однофазной или трехфазной сети;
• тип УЗО — определяет, на какие формы тока утечки реагирует устройство.

Для защиты групп розеток и бытовых потребителей часто применяют устройства с током утечки 30 мА. В отдельных цепях, где требуется более высокая чувствительность, могут использоваться модели на 10 мА. УЗО на 100 или 300 мА обычно решают другие задачи, в том числе противопожарную защиту вводных линий.

Чтобы определить, какое УЗО ставить, нужно также учитывать номинал установленного автомата. УЗО должно быть рассчитано на ток, который может проходить через него в штатном режиме.

УЗО, автомат и дифавтомат: в чем разница

Запрос «автомат УЗО» часто используют как общее обозначение защитного оборудования, хотя технически это разные устройства.

Обычный автомат отключает линию при коротком замыкании или перегрузке. УЗО контролирует утечку тока, но само по себе не обеспечивает полноценную защиту от сверхтоков. Дифавтомат сочетает функции обоих устройств в одном корпусе.

Выбор между связкой «автомат + УЗО» и дифавтоматом зависит от свободного места в щите, структуры сети и удобства дальнейшего обслуживания.

Как выполняется подключение УЗО

Типовая схема подключения УЗО предусматривает установку устройства после вводного или группового автоматического выключателя. Через УЗО проходят рабочие проводники защищаемой линии. После устройства нейтраль этой линии нельзя объединять с нейтралями других групп: такое соединение может вызывать ложные срабатывания или нарушать работу защиты.

В распределительных щитах может использоваться одно общее УЗО либо несколько устройств для отдельных групп. Второй вариант позволяет при неисправности отключить только проблемную линию, сохранив питание остальных потребителей.

Самостоятельное подключение без понимания схемы электроснабжения опасно. Ошибка в соединении нейтрали, выборе номинала или расположении защитных аппаратов может сделать систему неработоспособной. Поэтому перед монтажом необходимо рассчитать нагрузки, определить параметры защитных устройств и проверить существующую проводку.

Как проверить работу УЗО

На корпусе большинства устройств предусмотрена кнопка «Тест». При ее нажатии исправное УЗО должно отключить питание. Такую проверку выполняют периодически в соответствии с рекомендациями производителя.

Если устройство часто срабатывает без очевидной причины, проблема может быть связана не с самим УЗО, а с повреждением изоляции, неисправной техникой, ошибками подключения или суммарными токами утечки нескольких потребителей. В таком случае требуется диагностика линии.

Правильно подобранное и установленное УЗО дополняет другие аппараты защиты электрощита. При проектировании электроснабжения параметры устройства выбирают не отдельно, а с учетом автоматических выключателей, нагрузки и особенностей защищаемых цепей.
